การชุบซิงค์มาตรฐาน ASTM ดีกว่า AS/NZs อย่างไร

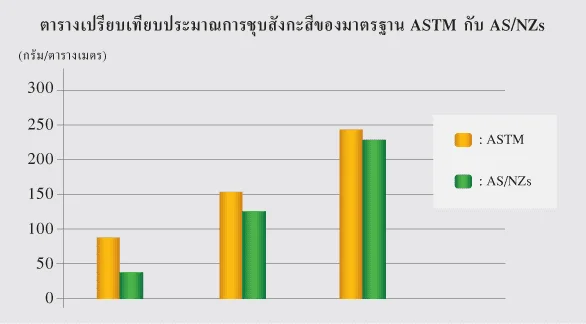

เปรียบเทียบมาตรฐานการชุบซิงค์

ASTM (มาตรฐานอเมริกา)
มาตรฐานการเคลือบซิงค์ สำหรับเส้นลวดขนาด 2.5 mm
Class	น้ำหนักขั้นต่ำในการเคลือบ (g/m²)
1	90 g/m²
2	150 g/m²
3	245 g/m²

AS/NZs (มาตรฐานออสเตรเลีย / นิวซีแลนด์)
มาตรฐานการเคลือบซิงค์ สำหรับเส้นลวดขนาด >2.24 ≤ 2.72 mm
Class	น้ำหนักขั้นต่ำในการเคลือบ (g/m²)
W02	40 g/m²
W05	125 g/m²
W10	230 g/m²

ตามมาตรฐานการชุบซิงค์ของ ASTM (มาตรฐานสหรัฐอเมริกา) ระบุความบริสุทธิ์ของซิงค์ (Zinc) อย่างน้อย 99% ขณะที่การชุบซิงค์ ของ AS/NZs (มาตรฐานออสเตรเลีย /นิวซีแลนด์) กำหนดความบริสุทธิ์ของซิงค์ (Zinc) ที่ 96% เมื่อเปรียบเทียบกับมาตรฐานปริมาณการชุบในแต่ละขั้นของทั้งสองมาตรฐาน จะเห็นถึงความแตกต่างอย่างชัดเจน จึงทำให้รั้วตาข่ายที่ผ่านมาตรฐาน ASTM จึงทนสนิมได้ยาวนานกว่าและได้รับการยอมรับจากทั่วโลก มากกว่ามาตรฐาน AS/NZs ด้วยเหตุนี้ จึงทำให้รั้วตาข่ายไวน์แมน/ ลวดหนามซิงค์อลูมิเนียมไวน์แมน ทุกม้วน ซึ่งผลิตตามมาตรฐาน ASTM ประเทศสหรัฐอเมริกา จึงสามารถทนสนิมได้ดี และมีอายุการใช้งานยาวนานกว่า เมื่อเทียบกับรั้วตาข่ายทั่วไป

ตารางข้อมูลการทดสอบระดับความสึกกร่อน

สภาพแวดล้อมของการสึกกร่อน	การสูญเสียซิงค์ในปีแรก (*)		ลักษณะพื้นที่ใช้งาน
		μm	ลักษณะพื้นที่ใช้งาน	ก/ม²
	C1: ต่ำมาก	<0.1	<0.7	อาคารที่มีการทำความร้อน หรือบรรยากาศที่สะอาด เช่น สำนักงาน ร้านค้า โรงเรียน โรงแรม
	C2: ต่ำ	0.1 - 0.7	0.7 - 5	บรรยากาศที่มีมลพิษต่ำ ส่วนมากเป็นพื้นที่ชนบท หรือโกดังสนามกีฬา
	C3: ปานกลาง	0.7 - 2.1	5 - 15	บรรยากาศชานเมือง และอุตสาหกรรม มลพิษเป็นซัลเฟอร์ไดออกไซด์ปานกลาง พื้นที่ชายฝั่งที่มีความเค็มต่ำ หรือโรงงานแปรรูปอาหาร โรงเหล้า โรงรีดนม
C4: สูง	2.1 - 4.2	15 - 30	พื้นที่อุตสาหกรรม และพื้นที่ชายฝั่งที่มีความเค็มปานกลาง หรือโรงงานเคมี สระว่ายน้ำ อู่เรือชายฝั่ง

* อายุการใช้งานขึ้นอยู่กับหลากหลายปัจจัย เช่น ลักษณะสภาพอากาศ และประเภทของการใช้งาน ตลอดจนคุณภาพของสารที่ใช้เคลือบ จึงทำได้เพียงประเมินอายุการใช้งานได้เท่านั้น
